На 20.09.2022 г. Джийн ДелаСала от AUDIOHOLICS в предаване на живо излъчи тестовия доклад от Стенд Теста на Крайното стъпало на NAD М23 и както казва той „Това е продукт, който взриви всички дефиниции в категорията си“.

Ето и малко инфо за самия продукт:

Модел: NAD M23 Stereo Power Amplifier

Цена: 7430 лв. с ДДС

Спецификации:

Входен импеданс (R и C) Еднопосочен: 56 kohms + 200 pF Балансиран: 56 kohms +200 pF
Честотна характеристика (1W на 8 Ohms) ±0.06dB (20-20kHz)
Номинална изходна мощност при 8 ома и 4 ома (стерео режим) 80 W (реф. 20 Hz-20 kHz при номинален THD, на двата канала) >200 W при 8 ома, >380 W при 4 ома
Номинална изходна мощност при 8 ома (мостов режим, реф. 20 Hz-20 kHz при номинален THD, управлявани и двата канала) >700 W при 8 ома

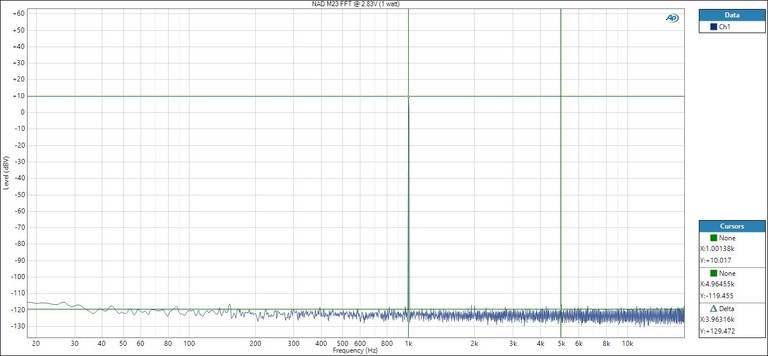

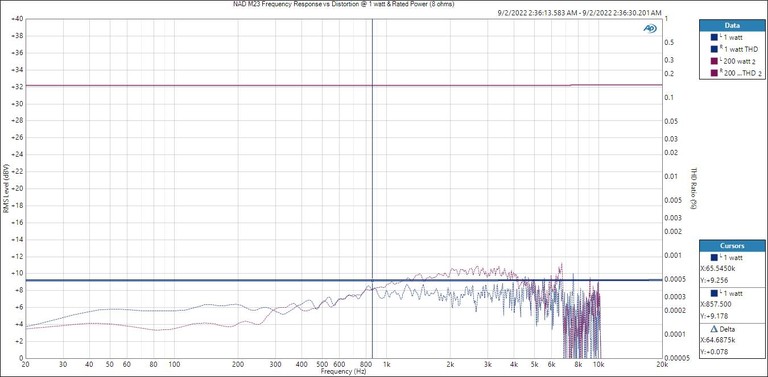

THD (20 Hz – 20 kHz) <0,00069% (XLR), <0,0013% (RCA)

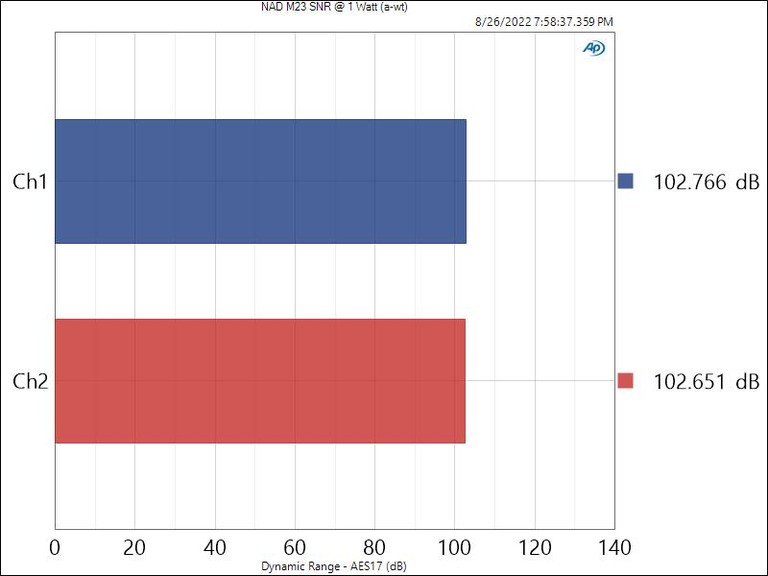

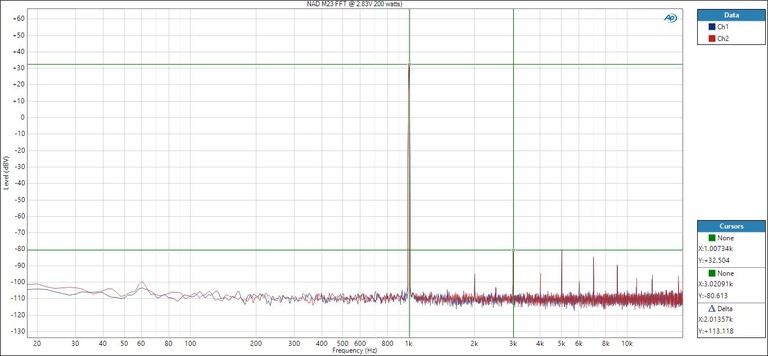

Съотношение сигнал/шум >101,7 dB (1W на 8 Ohm); >127 dB (200 W при 8 Ohm)

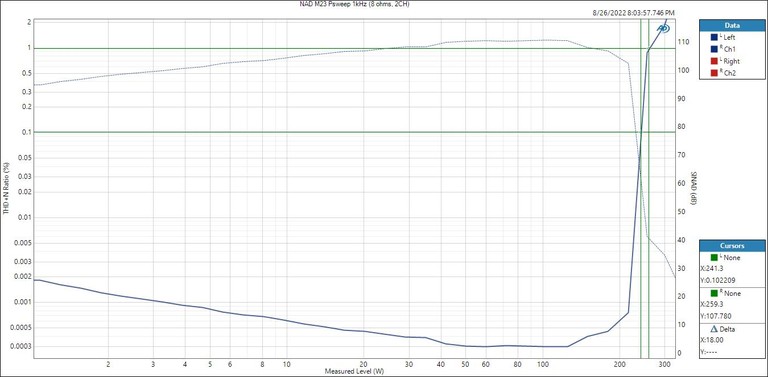

Мощност на изрязване (Стерео режим, при 1 kHz 0,1 % THD) >210 W (0,1 % THD 1 kHz 8 ома)

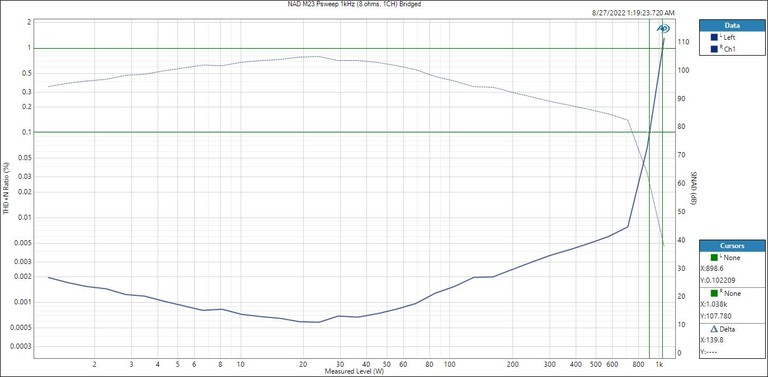

Мощност на изрязване (мостов режим, при 1 kHz 0,1 % THD) > 770 W
IHF динамична мощност (Стерео режим, при 1 kHz) 8 ома: 260 W ; 4 ома: 520 W

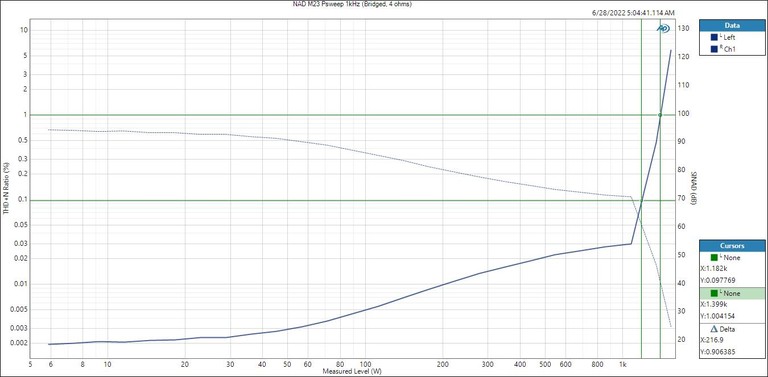

IHF динамична мощност (мостов режим, при 1 kHz) 1017W
Пиков изходен ток >25 A (в 1 ом, 1 ms)
Фактор на затихване >800 (реф. 8 ома, 20 Hz до 6,5 kHz)

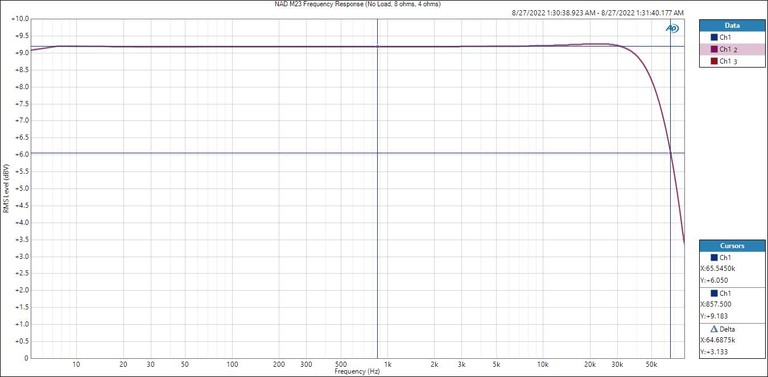

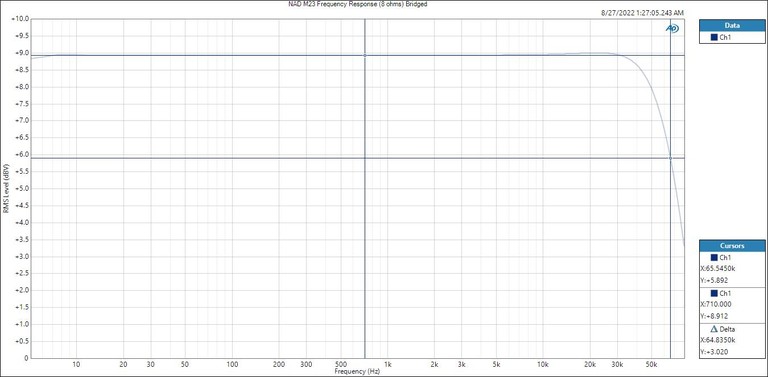

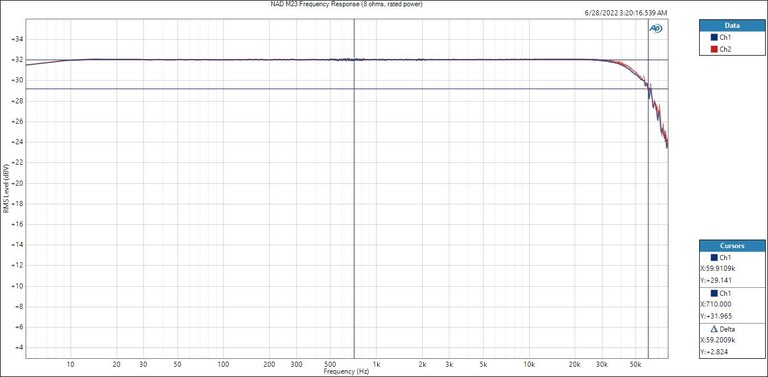

Честотна характеристика ±0,06 dB (стерео), ±0,054 dB (мост) 20 Hz -20 kHz -3 dB при 60 kHz

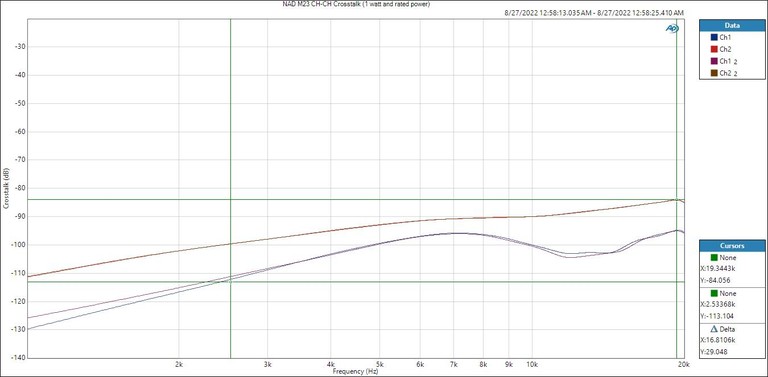

Разделяне на каналите Високо усилване RCA: >97dB, Ниско усилване XLR: >115dB (1kHz); Високо усилване RCA: >75dB, ниско усилване XLR: >96dB (10kHz)
Входна чувствителност на стерео режим (за 200 W при 8 ома) Ниско усилване: 4,5 V (ниско усилване), 2,5 V (Средно усилване), 1,4 V (високо усилване)
Усилване в стерео режим 19dB (ниско), 23,9dB (средно), 29,2 (високо)
Усилване в мостов режим 25,1 dB (ниско), 30 dB (средно), 35,2 (високо)
Мощност в режим на готовност <0.5W

Тегло:

Нетно тегло-9,7 kg / 21,4 lbs
Тегло с опаковка – 17,5 kg / 38,5 lbs

NAD M23 е 200w на канал стерео крайно стъпало, което използва референтния дизайн SOTA Class D Purifi 1ET400A, за да се подобрят производителността и ефективността.
С тегло само малко над 9 кг., този усилвател може да удвои мощността с намален наполовина импеданс на товара и да бъде мостово свързан, за да се получи 1kw мощност като моноблок.
Това, което е най-впечатляващо в този усилвател, е изключително ниското ниво на шум и изкривяване.

Предварителен Преглед

NAD M23 е нещо красиво както отвътре, така и отвън. Можете да видите, че е положено голямо внимание при оформлението на този продукт, за да се осигури минимално свързване на шума. Те не са използвали шини за насочване на захранването, а вместо това са използвали усукана двойка проводник с голямо сечение. Това е много предпочитано за по-добър интегритет на сигнала и намаляване на кръстосаното свързване. Модулите на усилвателя са разположени в собствена зона с къси пътища за свързване към изходните свързващи шини, за да се минимизират загубите. Захранването на SMPS е разположено на собствена платка с кондензатори, изолирани от чувствителни към топлина зони.

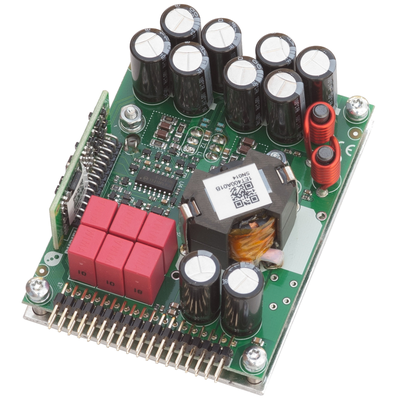

Крайното стъпало NAD M23 използва топология с най-съвременен дизайн PuriFi Class D, която е високоефективна (95% при пълно натоварване).
NAD сами произвеждат модула от клас D а не просто го купуват директно от PuriFi.
Това им позволява известна свобода на действие по отношение на съвпадението с техния персонализиран входен етап. NAD също проектира собствено SMPS захранване.
Това е доста голямо усилие от страна на NAD за изграждане на референтен усилвател от нулата на базата на SOTA Class D топология.
Много неща могат да се объркат, ако не се внимава да се осигури чисто оформление и изпълнение.
Имайки предвид всичко това, теста на M23 е предвиден да извлече всяка частица от производителността, която този дизайн предлага.

Преглед на дизайна на NAD M23

Веригата Purifi Eigentakt споделя с предишните проекти на Bruno Putzeys (UcD и Ncore) използването на пълна глобална обратна връзка . Това означава, че цялото усилване на веригата се използва за цялата верига, включително изходния филтър.

Голямата стъпка напред за Eigentakt е, че Бруно го е разработил много по-задълбочено, предвид поведението на големия сигнал на самоосцилиращите модулатори, което му позволява да увеличи усилването на веригата до почти 80 dB в аудио лентата, подобрение с 25 dB спрямо предишния му работа. Това позволява на Бруно да облекчи времето за превключване и все още да получи голямо нетно подобрение в производителността.

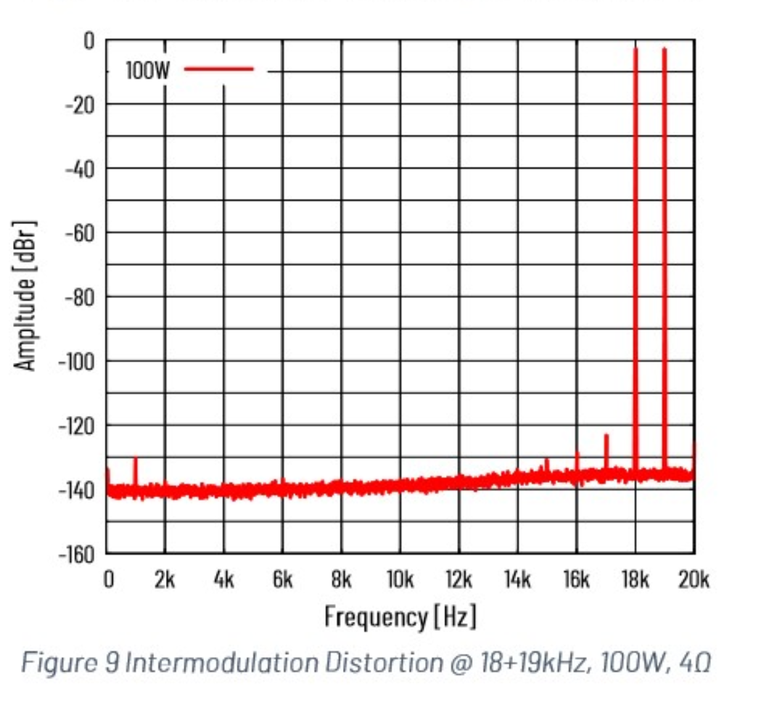

Честотата на превключване на дизайна на Purifi 1ET400A е доста стандартна 550kHz, а изходният филтър физически прекъсва при 35kHz, което всъщност е по-ниско от много конкурентни продукти. Но 10uH изходна намотка с коефициент на усилване на веригата от 10 000 около нея означава, че изходният импеданс е по-скоро 1nH. Това е по-малко от индуктивността на свързващите шини!
