Описание на продукта Trinnov Amplitude16

Trinnov Amplitude16 е високопроизводителен 16-канален краен усилвател Class D, разработен за професионално проектирани домашни киносалони и многоканални аудиосистеми с високи изисквания към мощността, динамиката и прецизността. Моделът е създаден от френската компания Trinnov Audio, основана през 2003 г. и специализирана в разработването на висок клас AV процесори, технологии за пространствен звук и акустична оптимизация. Amplitude16 обединява 16 канала на усилване, усъвършенствани ICEpower модули, две независими захранващи секции и възможност за мостово свързване, предоставяйки изключителна гъвкавост при изграждането на специализирани домашни киносистеми.

Разработен с акцент върху индивидуалната интеграция, Trinnov Amplitude16 позволява мощността да бъде разпределена според реалните изисквания на тонколоните. Това го прави особено подходящ за системи със значителен брой аудиоканали, при които фронталните тонколони, съраунд каналите и таванните Atmos тонколони могат да имат различни изисквания към усилването.

16 независими канала и впечатляваща мощност

В стандартната си конфигурация Trinnov Amplitude16 осигурява 16 канала с мощност до 200 W при 8 Ω или 400 W при 4 Ω на канал. Използваните усилвателни модули са разработени от ICEpower според спецификациите на Trinnov, като съчетават висока енергийна ефективност, ниски изкривявания и стабилна работа при различни натоварвания.

При захранване от 230 V максималната сумарна изходна мощност е 3200 W, когато всички канали са натоварени едновременно. Пиковата сумарна мощност достига 6080 W, предоставяйки допълнителен резерв за динамични аудиосигнали.

Тази архитектура позволява усилвателят да управлява множество тонколони едновременно, без да е необходимо използването на няколко отделни многоканални крайни усилвателя.

За инсталации с голям брой аудиоканали това означава по-компактно разположение на оборудването и по-лесно организиране на усилвателната секция.

Мостово свързване за допълнителна мощност

Една от най-важните характеристики на Trinnov Amplitude16 е възможността за работа в мостов режим (Bridged Mode).

Чрез комбиниране на два усилвателни канала в една по-мощна секция Trinnov Amplitude16 може да осигури до 800 W при 8 Ω или 1000 W при 4 Ω на мостово свързан канал.

Тази функционалност на Trinnov Amplitude16 предоставя на системните интегратори значително по-голяма свобода при проектирането на аудиоконфигурацията.

Например фронталните лява, централна и дясна тонколона могат да получат допълнителна мощност чрез мостово свързване, докато останалите канали продължават да работят самостоятелно.

Това позволява използването на различни комбинации от стандартни и мостово свързани канали в рамките на един усилвател, без необходимост от подмяна на оборудването.

Усилвателна технология ICEpower Class D

Trinnov Amplitude16 използва Class D усилвателни модули ICEpower, адаптирани към техническите изисквания на Trinnov Audio.

Технологията е избрана заради способността си да предоставя висока мощност с ниски нива на изкривявания и ефективно управление на енергията.

Производителят посочва стойност на THD+N от 0,0015% при 8 Ω и 5 W в стандартен режим, както и 0,0015% при 8 Ω и 20 W в мостов режим.

Съотношението сигнал/шум достига 126 dB, измерено спрямо номиналната изходна мощност с A-претегляне.

Високият динамичен диапазон и ниският собствен шум са особено важни за многоканалните домашни киносистеми, където тихите звукови детайли и внезапните динамични пикове трябва да бъдат възпроизвеждани с еднаква прецизност.

Честотната характеристика от 20 Hz до 20 kHz с отклонение +0/−0,6 dB е независима от натоварването, което допринася за последователно представяне при различни тонколони.

Две независими захранващи секции

Конструкцията на Trinnov Amplitude16 включва две независими 8-канални усилвателни секции, всяка със собствено захранване.

Тази архитектура позволява разделяне на електрическото натоварване и предоставя необходимия ресурс за работата на многоканалната система.

Усилвателят разполага с два отделни IEC C14 захранващи входа и поддържа автоматичен избор на захранващо напрежение в диапазона 100–240 V.

Консумацията в режим Standby е 0,52 W, а при работа без сигнал достига 125 W.

При максимално натоварване производителят посочва консумация до 2 × 2000 W.

Въпреки значителната налична мощност, конструкцията е оптимизирана за монтаж в стандартни професионални AV шкафове, като заема височина от 3U.

Интеграция с процесорите Trinnov Altitude

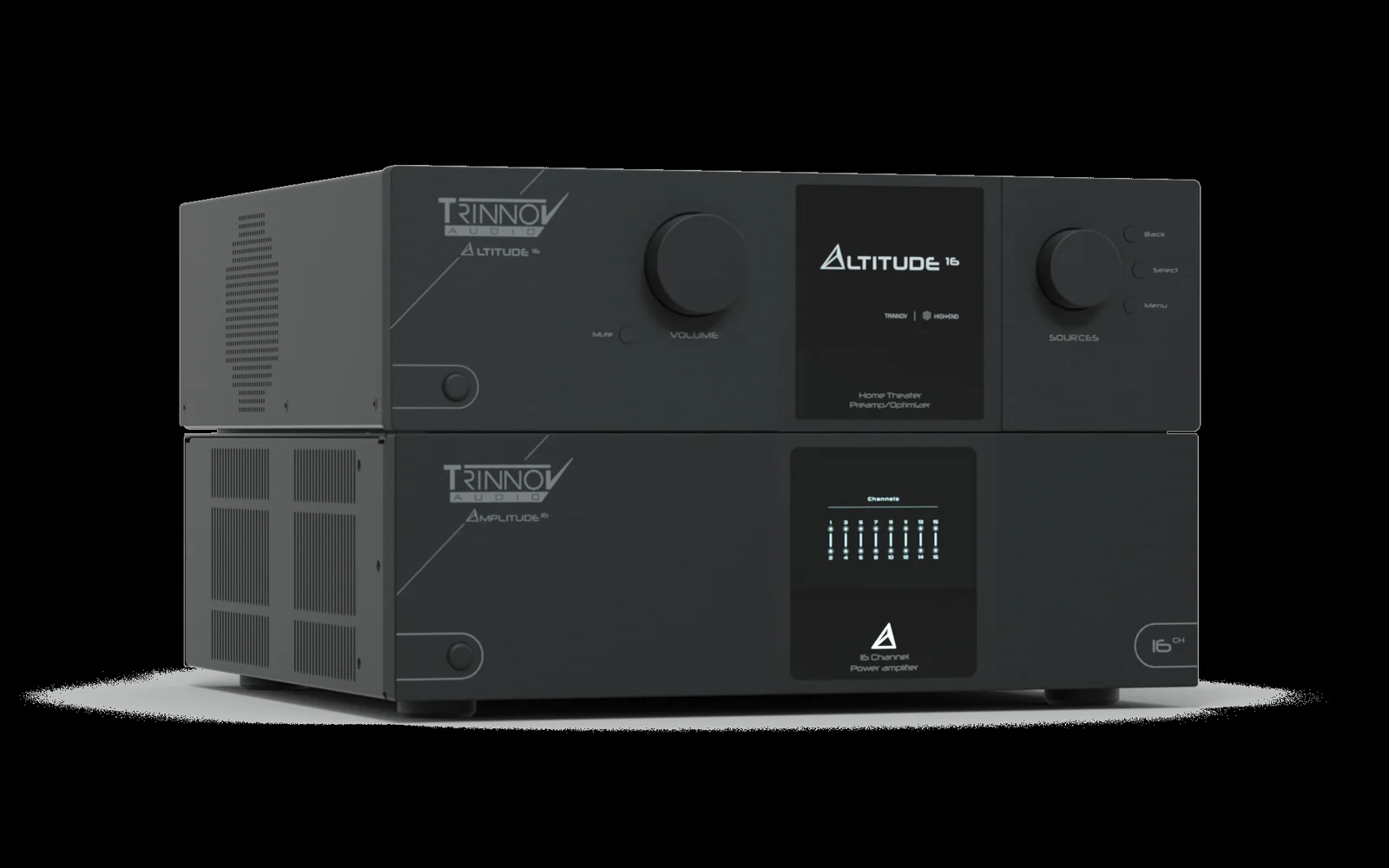

Trinnov Amplitude16 е разработен за съвместна работа с процесорите Trinnov Altitude16, Trinnov Altitude32 и Trinnov AltitudeCI.

Входната чувствителност на усилвателя е прецизно съгласувана с изходните нива на процесорите Altitude. Това позволява оптимизиране на динамичния диапазон и съотношението сигнал/шум на цялата аудиосистема.

При големи многоканални инсталации подобно съгласуване е особено важно, тъй като всяка допълнителна тонколона може да допринесе за общото ниво на фонов шум.

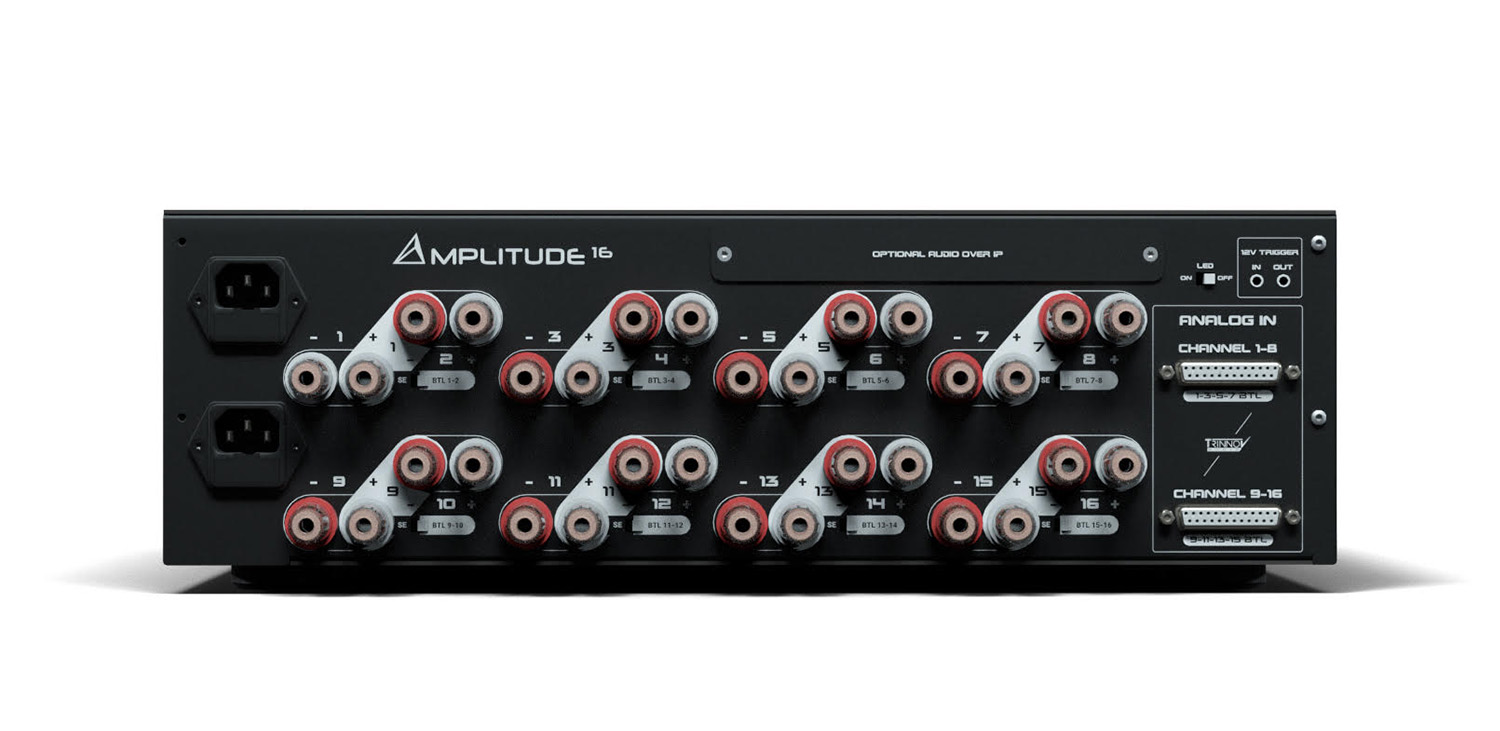

Свързването на аналоговите аудиосигнали се осъществява чрез два балансирани DB25 входа със стандартно TASCAM разпределение на контактите.

Всеки конектор пренася осем независими канала, като двата входа позволяват организирано и компактно свързване на всичките 16 усилвателни канала.

Този подход намалява броя на отделните кабелни връзки и улеснява инсталирането в професионални AV шкафове.

Dante Audio over IP – модерна мрежова интеграция

Trinnov Amplitude16 се предлага с възможност за допълнително оборудване с Dante входна платка.

Тази опция позволява предаването на до 16 цифрови аудиоканала през стандартна Ethernet мрежа, използвайки Dante протокол, съвместим с AES67.

Допълнителната платка разполага с два RJ45 порта – Primary и Secondary – и позволява директно цифрово свързване със съвместими AV процесори, включително Trinnov AltitudeCI.

Чрез преместване на цифрово-аналоговото преобразуване в самия усилвател системата може да използва по-кратък аналогов сигнален път.

Според производителя Dante реализацията използва същата DAC архитектура като AltitudeCI, осигурявайки съгласуваност между процесора и усилвателя.

Тази възможност е особено полезна при инсталации, в които AV оборудването е разположено в отделни технически помещения или се изисква гъвкава мрежова аудиоинфраструктура.

Компактна конструкция и професионален монтаж

Trinnov Amplitude16 е изграден в компактен корпус с размери 482 × 132 × 452 mm, включително монтажните планки за rack шкаф.

С тегло 20,5 kg моделът съчетава значителна усилвателна мощност и конструкция, пригодена за професионални инсталации.

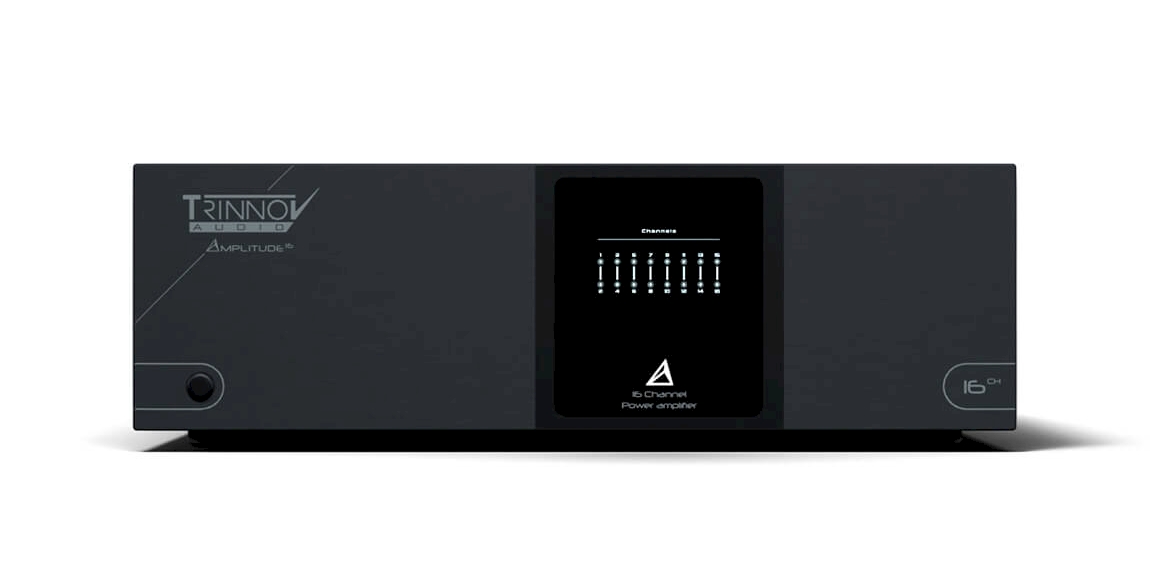

Предният панел разполага със светодиодни индикатори за нормална работа, достигане на максималното ниво, защитни състояния и активиран мостов режим.

Предвидени са също 12 V Trigger вход и изход за автоматизирано управление като част от цялостна AV система.

Trinnov Amplitude16 е решение за домашни киносалони, в които броят на каналите, индивидуалното разпределение на мощността и качеството на усилването трябва да бъдат съобразени с конкретния акустичен проект.

Съчетанието от 16-канална архитектура, мостов режим, ICEpower технология, съвместимост с процесорите Altitude и опционална Dante свързаност го превръща в универсален усилвател за съвременни системи с пространствен звук.

3. Основни предимства на Trinnov Amplitude16

• 16 независими усилвателни канала в един корпус.

• 200 W при 8 Ω / 400 W при 4 Ω на канал.

• Мостов режим с мощност до 800 W при 8 Ω или 1000 W при 4 Ω.

• Пикова сумарна мощност 6080 W.

• ICEpower Class D технология, разработена според спецификациите на Trinnov.

• Две независими захранващи секции.

• Балансирани DB25 входове за 16 аудиоканала.

• Опционална Dante Audio over IP платка, съвместима с AES67.

• 126 dB съотношение сигнал/шум.

• Съвместимост с Trinnov Altitude16, Altitude32 и AltitudeCI.

• Компактно 3U шаси за професионален AV монтаж.

• 5 години прехвърляема гаранция от производителя.

4. Защо да изберете Trinnov Amplitude16

• Гъвкавост при проектиране: комбинация от стандартни и мостово свързани канали според изискванията на тонколоните.

• Мощност за многоканални конфигурации: едновременно усилване на до 16 независими канала.

• Прецизна интеграция: съгласувана работа с AV процесорите Trinnov Altitude.

• Мрежова свързаност: опционален Dante модул за Audio over IP инсталации.

• Рационално използване на пространството: 16 усилвателни канала в 3U корпус.

• Професионално системно управление: 12 V Trigger вход и изход за автоматизация.

5. Технически характеристики наTrinnov Amplitude16
